A labor gázcsapok a laboratóriumi szerelvények közé tartoznak; a megfelelő szeleptípust mindig a pontos közeg, a gáztisztaság, az üzemi nyomás és a szerelési mód alapján kell kiválasztani.
A közegjelölés színe vagy rövidítése önmagában nem igazolja a gázalkalmasságot. Mindig a konkrét cikkszám gyártói dokumentációja az irányadó.
Melyik szelep lehet megfelelő?
| Feladat |
Elsőként vizsgálandó szeleptípus |
Kritikus ellenőrzés |
| Földgáz gyors elzárása |
nyomva-forgató biztonsági szelep |
közegengedély és nyomás |
| Éghető gáz finom adagolása |
éghető gázhoz jóváhagyott tűszelep |
áramlási görbe |
| Technikai gáz finom szabályozása |
tűszelep |
gáz és tömítés |
| Vákuum |
nagy átömlésű vákuumszelep |
vákuumtartomány |
| Több munkahely kiszolgálása |
többkimenetes csap |
egyidejű terhelés |
| Gyors eszközcsere |
közegkódolt gyorscsatlakozó |
mechanikai felcserélhetőség |
| 5.0 tisztaságú gáz |
nagy tisztaságú szelep vagy szabályozó |
rendszer tisztasága |
| Oxigén |
oxigénszolgálatra dokumentált szelep |
tisztaság és anyag |
| Korrozív gáz |
egyedi speciális szelep |
gyártói kompatibilitás |
Gyakori kérdések
Mi a labor gázcsap?
Laboratóriumi gáz-, vákuum- vagy más dokumentált közeg elzárására vagy szabályozására kialakított szelep, amelynek belső anyagait, tömítéseit, működtetését és csatlakozásait a pontos közeghez kell megválasztani.
Minden labor gázcsap használható földgázhoz?
Nem. Csak a földgázhoz dokumentált, általában G közegjelölésű konfiguráció.
Mit jelent a G jelölés?
A vizsgált gyártói rendszerben földgázt jelent. A cikkszámspecifikus alkalmasságot ettől függetlenül ellenőrizni kell.
Mit jelent az LPG?
Cseppfolyósított propán-bután gázt. A földgázhoz és az LPG-hez külön termékkonfiguráció vagy cikkszám tartozhat.
Mit jelent a CA?
A BROEN rendszerében sűrített levegőt. Más gyártónál a kódot külön ellenőrizni kell.
Mit jelent a V?
Vákuumot. A vákuumhoz a gyártó eltérő, nagy átömlésű szelepbetétet is alkalmazhat.
Mit jelent az N2?
Nitrogént.
Az EN 13792 igazolja a gázcsap biztonságát?
Nem. Az EN 13792 a laboratóriumi közegszelepek szín- és névjelölésével foglalkozik. A nyomás, tömítettség és közegalkalmasság külön dokumentációt igényel.
Mi a nyomva-forgató gázcsap?
Olyan biztonsági működtetésű szelep, amelyet elforgatás előtt be kell nyomni vagy emelni. Elsősorban a véletlen megnyitás kockázatának csökkentésére alkalmazható.
Mi a tűszelep?
Többfordulatos, finom áramlásszabályozásra alkalmas szelepkonstrukció.
A tűszelep alkalmas földgázhoz?
Csak akkor, ha a konkrét termék éghető gázhoz dokumentált. A technikaigáz-tűszelep nem minősíthető automatikusan földgázcsappá.
Mit jelent az egykimenetes gázcsap?
Egyetlen felhasználási ponttal rendelkező csapot.

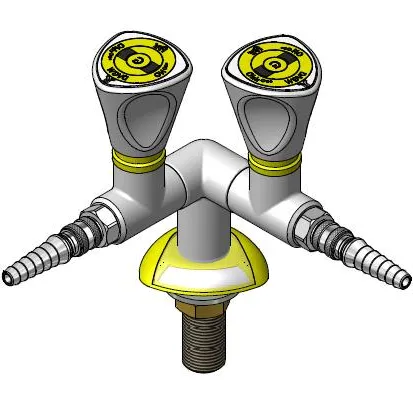

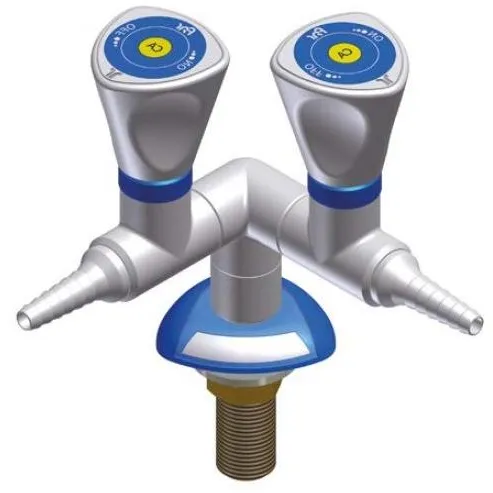

Mit jelent a kétkimenetes 90°-os kivitel?
Két gázkimenetet, amelyek egymáshoz képest 90°-os elrendezésűek.

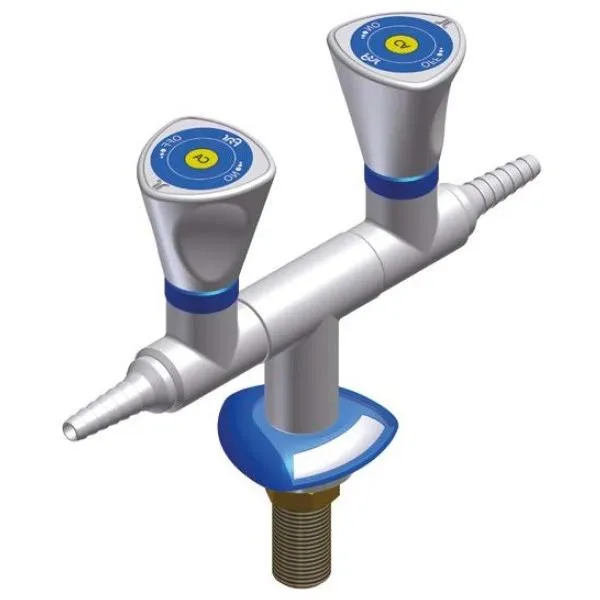

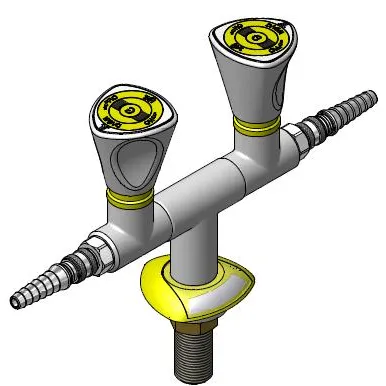

Mi a különbség a 90°-os és 180°-os csap között?
A kimeneti csonkok térbeli elhelyezése. Nem feltétlenül a szelep nyitási szögét jelenti.
Mire való a gyorscsatlakozó?
A kompatibilis tömlő vagy eszköz gyors csatlakoztatására és leválasztására. Csak az adott közeghez és rendszerhez tartozó csatlakozóelemmel használható.
A gyorscsatlakozó automatikusan elzár?
Egyes rendszerek igen, de ezt termékspecifikusan kell megadni. A BROEN Quick Release rendszer a dugó eltávolításakor automatikusan zárja a kapcsolóelemet.
Mekkora nyomásra használható a labor gázcsap?
Termékfüggő. A vizsgált termékcsaládoknál 7, 16 vagy akár 20 bar érték is előfordul, de eltérő közegekhez és szelepkonstrukciókhoz. Nem használható közös kategóriaérték.
Mit jelent a próbanyomás?
A telepítés vagy gyártás során alkalmazott vizsgálati nyomást. Nem azonos automatikusan a megengedett folyamatos üzemi nyomással.
Használható oxigénhez?
Csak kifejezetten oxigénszolgálatra gyártott, tisztított, megfelelő anyagú és dokumentált kivitel.
Használható korrozív gázhoz?
A standard gázcsapok általában nem tekinthetők automatikusan alkalmasnak. Gyártói közegkompatibilitási jóváhagyás szükséges.
Mit jelent a 2.0 gáztisztaság?
Jellemzően körülbelül 99%-os technikai gáztisztasági osztályt. A termékcsalád pontos hatókörét a gyártói adatlap adja meg.

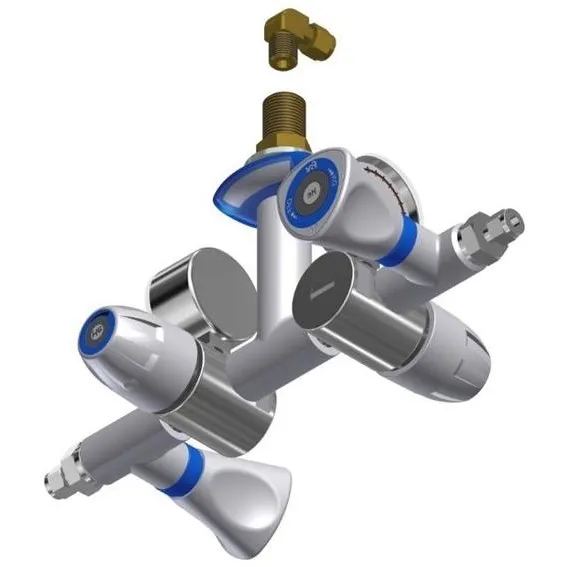

Mit jelent az 5.0 gáztisztaság?
Jellemzően 99,999%-os tisztasági osztályt. A teljes rendszernek, nem csak a csapnak kell alkalmasnak lennie erre a tisztaságra.
Falra és munkalapra is szerelhető ugyanaz a csap?
Egyes termékek többféle rögzítési lehetőséggel rendelkezhetnek, mások külön cikkszámot igényelnek. A szerelési rajzot ellenőrizni kell.
Mekkora munkalapfurat szükséges?
Termékfüggő. Egyes FAR MDS gázcsapoknál Ø25 mm szerepel, de ez nem univerzális érték.
Mit jelent a kinyúlás?
A csaptest vagy kimenet vízszintes távolságát a szerelési síktól. A jelenlegi „mélység" és „kiemelkedő" mezőket erre a kifejezésre kell egységesíteni.
Mi az elfordulásgátló karima?
A csaptest nem kívánt elfordulását csökkentő szerkezeti elem. Nem helyettesíti a megfelelő rögzítést.
Minden gázcsap DVGW-tanúsított?
Nem. Csak az a konkrét cikkszám kommunikálható tanúsítottként, amelyhez rendelkezésre áll a tanúsítvány száma és hatóköre.
ATEX-kivitelűek a gázcsapok?
Nem állítható általánosan. A robbanásvédelmi alkalmasságot a konkrét termék és a teljes telepítési rendszer dokumentációja alapján kell értékelni.
Ki szerelheti be?
Az adott gázrendszerhez megfelelő jogosultsággal és szaktudással rendelkező szakember, megfelelő tömörségvizsgálattal és üzembe helyezéssel.
